SkyRay – Sistema de curado por inundación LED

  • Área de curado: 5 “x 5”
  • Hasta 2200 mW / cm 2 Intensidad @ 1 “
  • LED de larga duración de salida fría disponibles en 4 tipos espectrales
  • Control por microprocesador de tiempo e intensidad / Control remoto e informes a través de PC o PLC
  • Cabezal de lámpara integrado, fuente de alimentación y controlador
  • Cámara de curado de mesa blindada opcional

Este producto no está disponible porque no quedan existencias.

SKU: UV3979-1 Categoría:
Comparte en tus redes sociales

Descripción

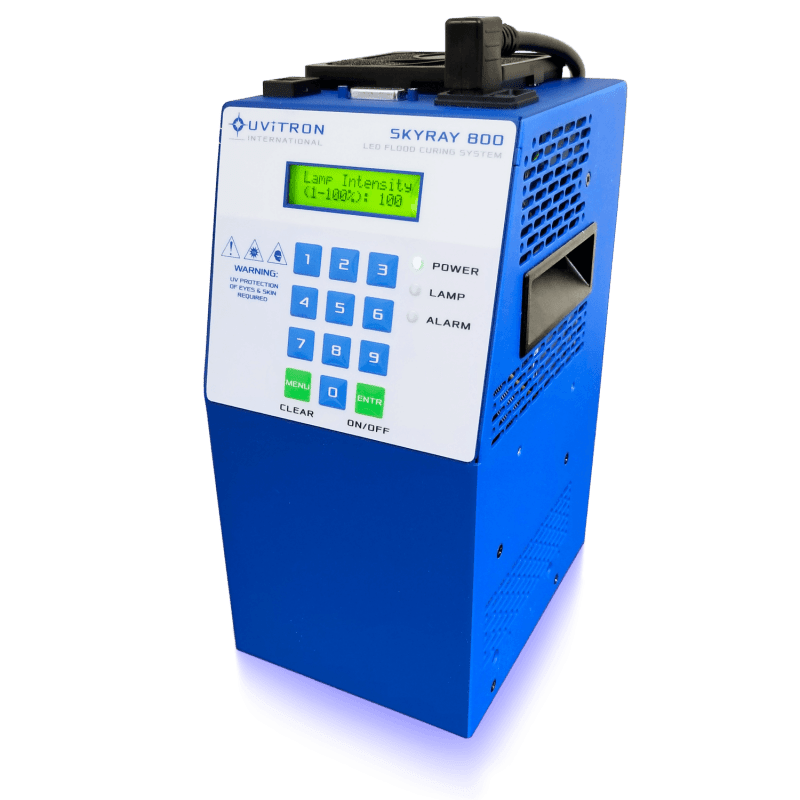

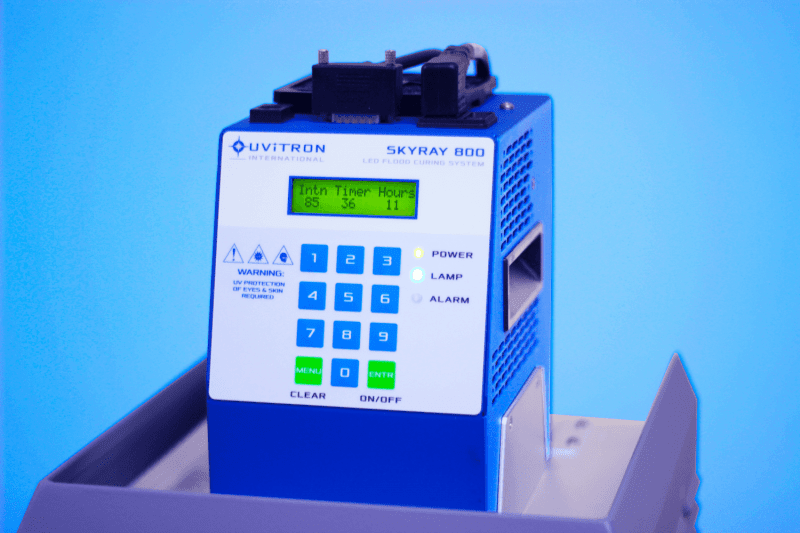

El SkyRay 800 es un microprocesador compacto .sistema de curado por inundación LED controlado. El SkyRay integra todos los componentes del sistema en un pequeño cabezal de lámpara que se puede montar fácilmente en cualquier lugar del piso de la fábrica, sin necesidad de control remoto, caja de alimentación o enfriador remoto. ¡Simplemente monte la cabeza, conecte el cable de alimentación de CA y comience el curado de la exposición temporizada! Los LED de estado sólido de larga vida iluminan un área de curado de 5×5 pulgadas con luz de alta intensidad fría y uniformemente distribuida. El sistema presenta un temporizador de exposición integrado y una intensidad de salida ajustable. La pantalla LCD del panel frontal y el teclado tipo membrana sellada facilitan la programación y el monitoreo de las operaciones de curado. Los parámetros de configuración y dosis del sistema cuentan con protección por contraseña para evitar cambios no autorizados en procesos sensibles y configuraciones de control. La unidad cuenta con un ventilador de enfriamiento de velocidad variable y cómodas asas de transporte empotradas. El diseño delgado de la carcasa permite el montaje lado a lado de múltiples unidades para la exposición de áreas de curado más grandes.

Temporizadores del sistema

La duración del curado se controla mediante un temporizador de 1 a 9999 segundos que apaga los LED y emite un pitido después de completar la exposición. El temporizador puede cambiarse alternativamente a un modo de 1 a 9999 horas para uso en envejecimiento artificial u otras aplicaciones de larga exposición. El temporizador de exposición también se puede configurar en un modo manual controlado por el usuario en el que el tiempo de exposición aumenta en la pantalla para indicar el tiempo transcurrido de una cura.

Control de intensidad de la lámpara

El sistema tiene un nivel de intensidad ajustable de 0 a 100% por el usuario. Esta característica proporciona la flexibilidad de elegir la intensidad de curado adecuada para materiales sensibles.

Indicadores de estado y alarmas

Se proporcionan tres LED del panel frontal: encendido de CA / puerta abierta, LED de la lámpara encendida y alarma del sistema. El SkyRay también monitorea todos los subsistemas internos y las condiciones ambientales, y muestra el estado del sistema, los niveles de temperatura interna y las condiciones de alarma en la pantalla LCD.

Interfaz de señal lógica externa

El sistema se puede monitorear y controlar de forma remota utilizando señales lógicas aisladas disponibles en un conector D-sub de 15 pines en el panel superior de la unidad. Las funciones de lógica digital permiten el control de alta velocidad del SkyRay para aplicaciones que requieren una interfaz directa con controladores de máquina o PLC. Las señales de control incluyen LED encendido / apagado, intensidad de LED de 0 a 10 V y un enclavamiento de seguridad que desactiva los LED. Las señales de monitoreo incluyen LED encendidos, temperatura de la cámara y alarma del sistema.

Control remoto a través del puerto serie de la PC

El sistema también se puede controlar de forma remota a través de puertos serie USB o RS485. Un programa de interfaz gráfica compatible con Windows ™ permite ejercer todas las funciones del sistema, y ​​con RS485, se pueden conectar en red múltiples unidades.

Control de pedal

Un pedal de control de exposición opcional está disponible para aplicaciones que requieren operación de manos libres. El pedal se puede usar junto con el temporizador de exposición del sistema o en un modo manual en el que los LED de la lámpara permanecen encendidos mientras se presiona el pedal.

Regulación de potencia de la lámpara

La fuente de alimentación del modo de conmutación del sistema mantiene una potencia de lámpara constante independientemente de las variaciones en la entrada de línea de CA o los voltajes de LED, lo que resulta en tiempos de curado constantes y repetibles.

Entrada de línea de CA de amplio rango universal

La entrada de CA corregida con factor de potencia de 100 ~ 240VAC 50 / 60Hz de rango automático hace que el SkyRay sea fácil de usar en cualquier país, sin cambios de cableado ni cambio de selección de voltaje.

Refrigeración por aire forzado

Un sistema de enfriamiento con ventilador de velocidad variable con canales de filtro extraíbles que enfría el aire de manera adecuada a todos los componentes para garantizar una alta confiabilidad del sistema.

Espectros LED opcionales

El SkyRay está disponible con 365nm @ 1300 mW / cm 2 , 385nm @ 1700 mW / cm 2 , 395nm @ 1900 mW / cm 2 y 405nm @ 2200 mW / cm 2 LED, lo que garantiza la compatibilidad con muchos tipos de adhesivos y recubrimientos de todos fabricantes.

Dimensiones del sistema

Dibujo del sistema de curado por inundación Uvitron Skyray UV LED
Peso del sistema: 11.25 libras



Folleto

YouTube player
YouTube player

Información adicional

Tipo de sistema

Sistema de curado por inundación LED

Poder de la lámpara

800W

Voltaje de entrada

100-120 / 200-240 VCA ± 10% (rango automático)

Corriente de entrada (máx.)

13.0 / 6.5 amperios

Área de curado

5 "x 5"

Peso

11.25 libras

Tamaño (L x W x H)

6.90 "x 5.44" x 10.90 "
